Instalacja odgromowa CKU Koszalin

Kompleksowa wymiana instalacji odgromowej na obiekcie Centrum Kształcenia Ustawicznego w Koszalinie.

Kategoria
Komercyjne
Typ obiektu
Obiekt oświatowy
Lokalizacja
Koszalin
Rok
2026
Czas realizacji
Zakończona przed terminem

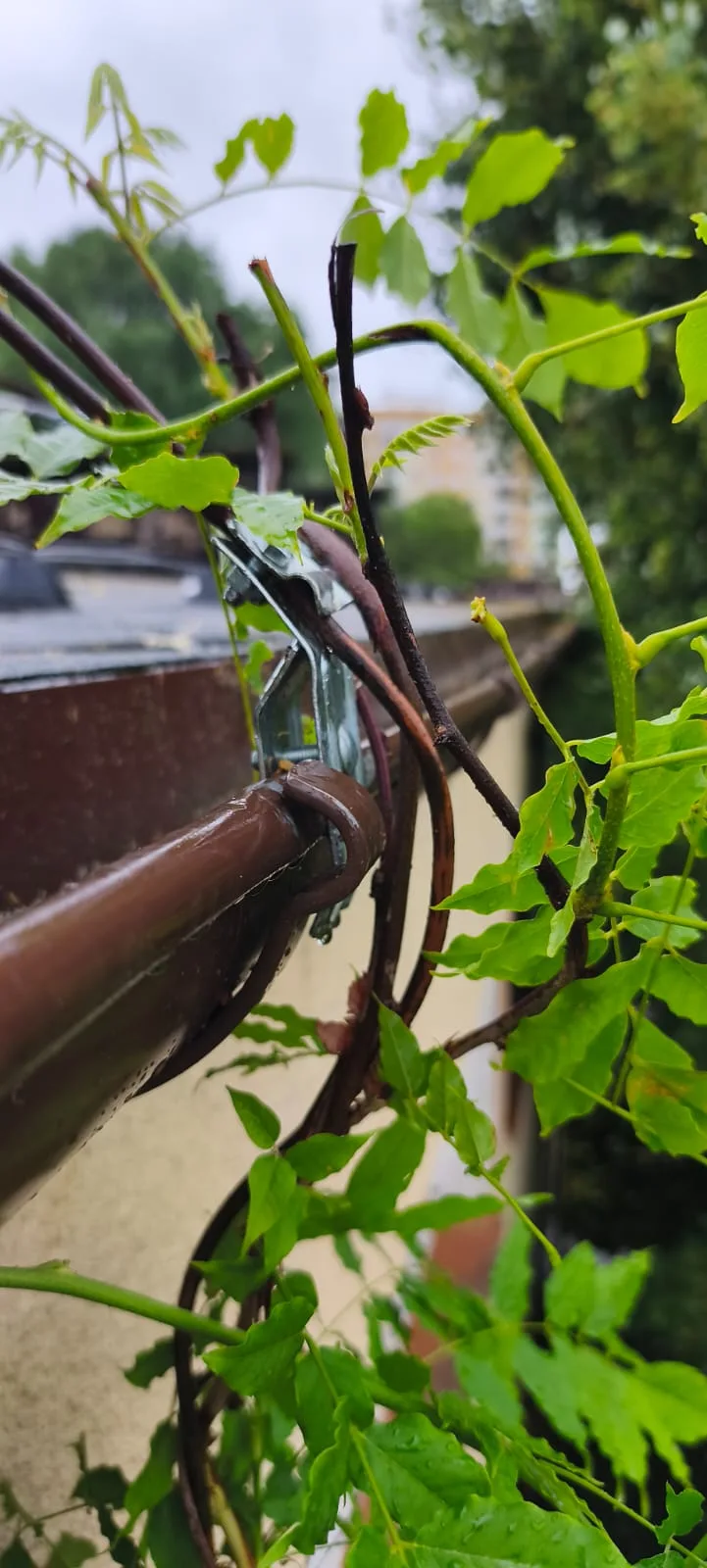

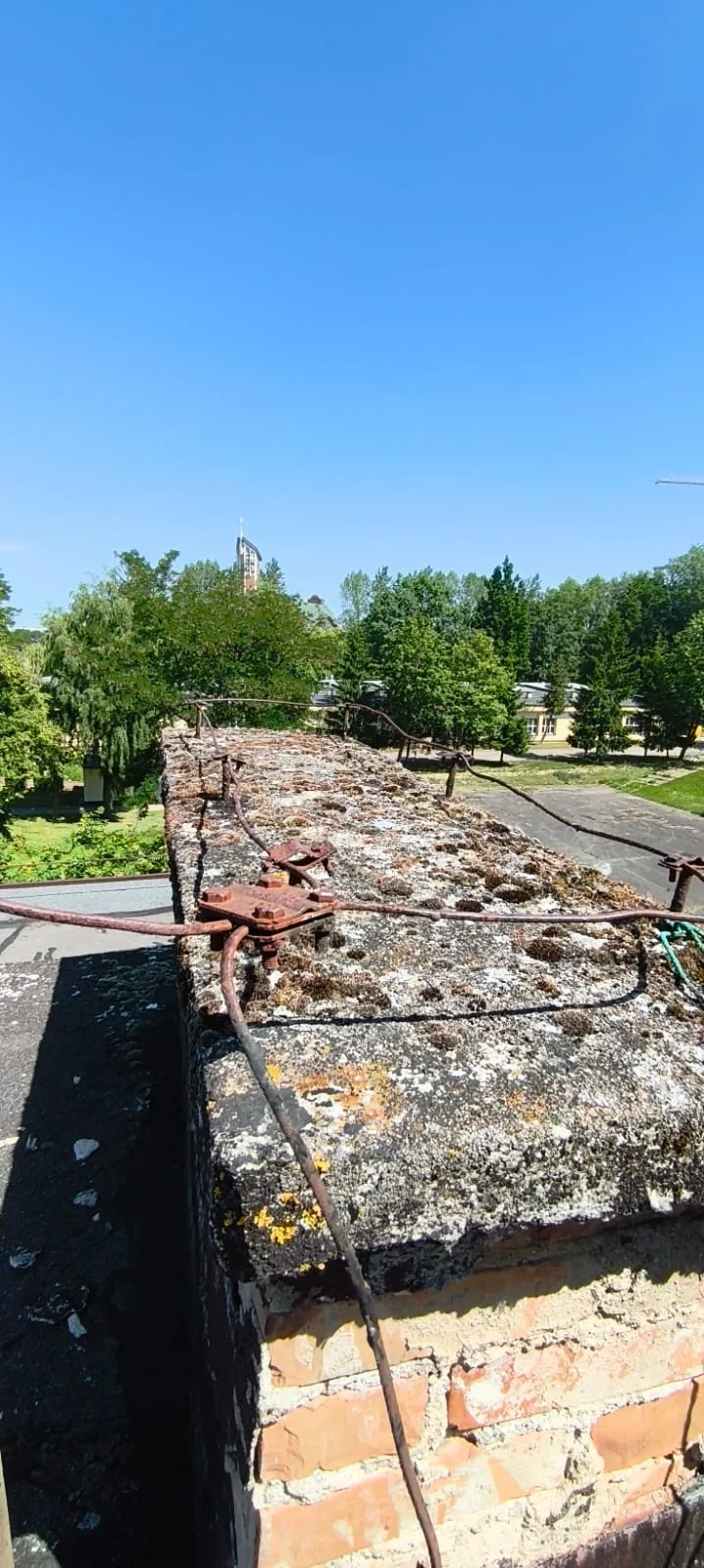

CKU Koszalin — Skorodowane elementy starej instalacji na krawędzi dachu CKUPRZEDPrzed

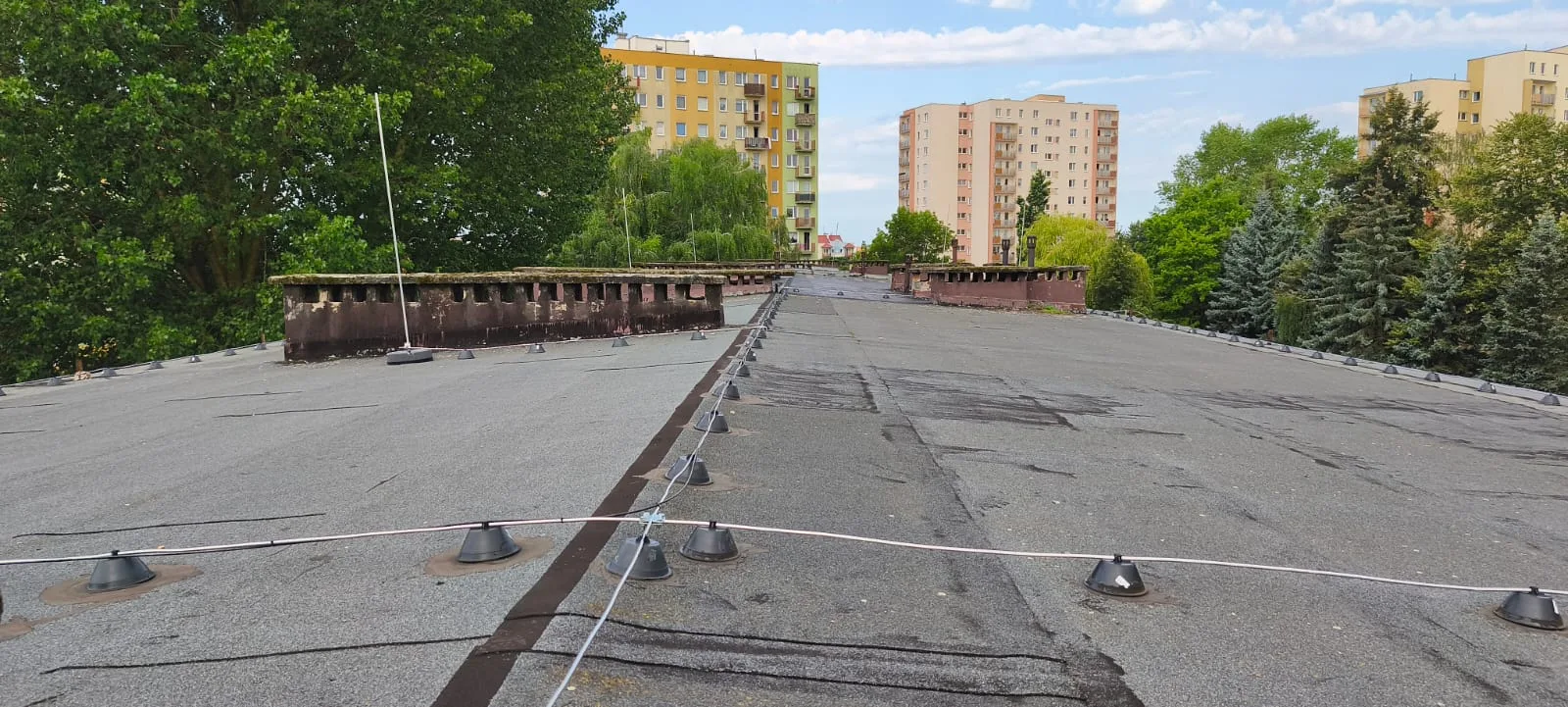

CKU Koszalin — Przebieg zwodów na płaskim dachu CKUPo
20
zwodów pionowych
15
masztów odgromowych
ok. 2 000 m
drutu i bednarki
4 × 6 m
uziemień pionowych

Punkt wyjścia

Istniejąca instalacja odgromowa wymagała kompleksowej modernizacji. Zakres obejmował demontaż zużytych elementów, odtworzenie zwodów i przewodów odprowadzających oraz wykonanie nowych punktów uziemienia.

Etapy prac

  1. 01

    Zwody i maszty na dachu

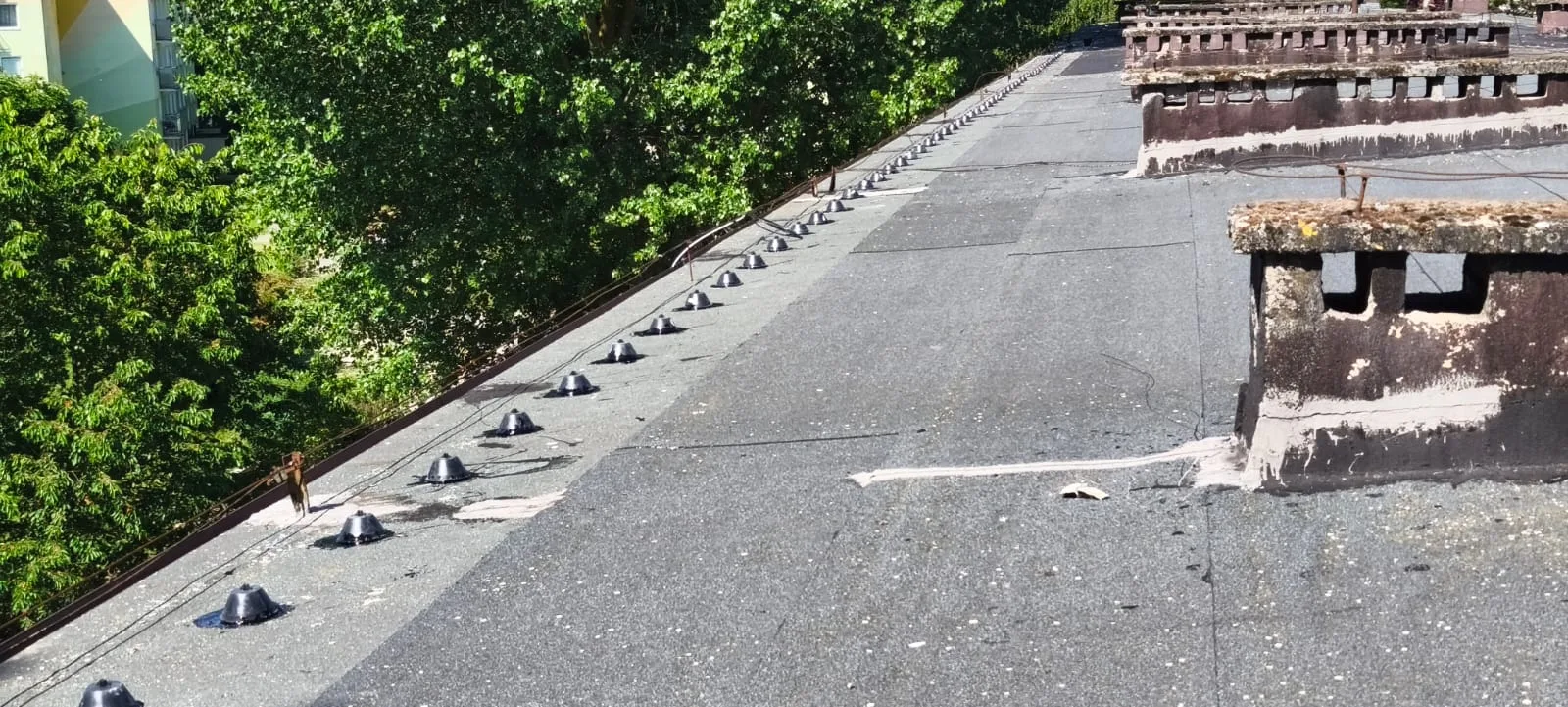

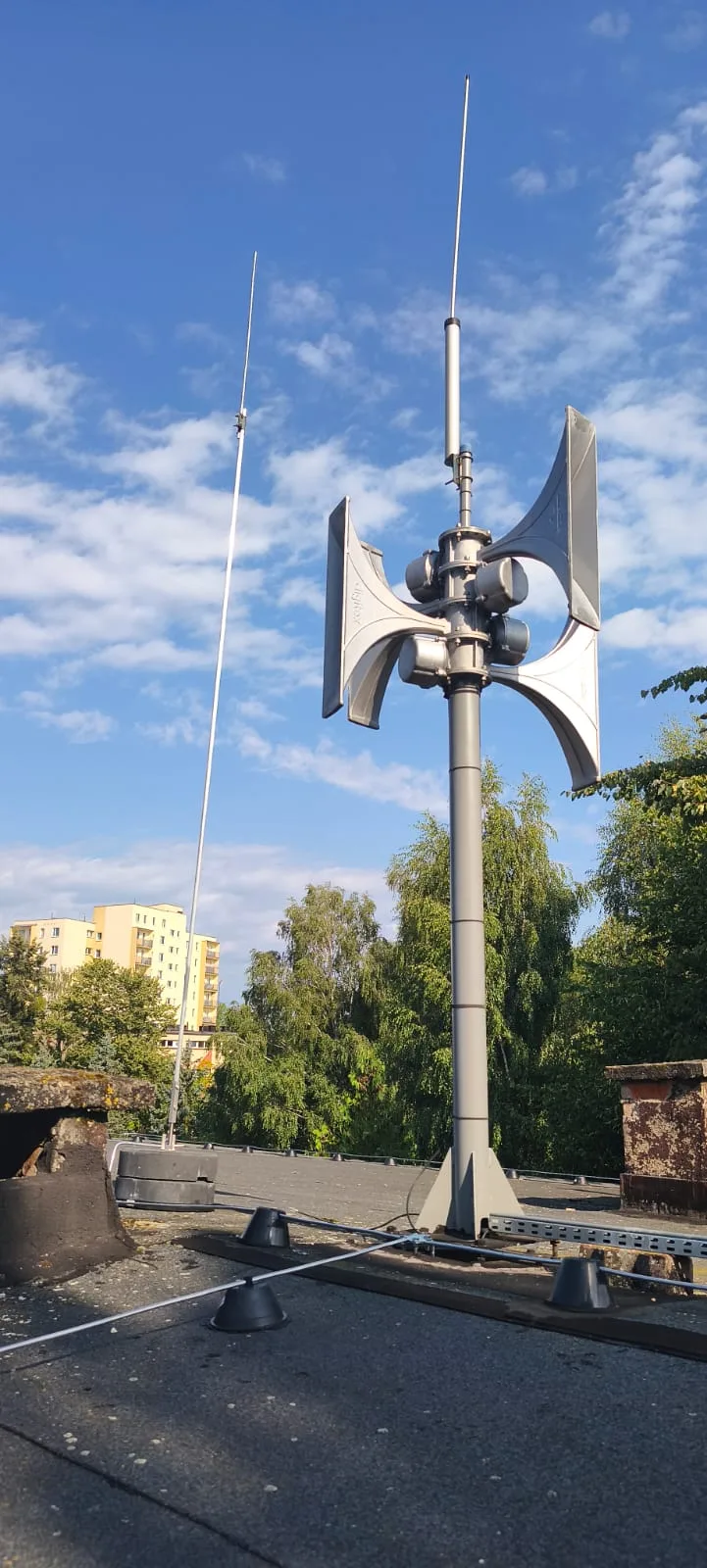

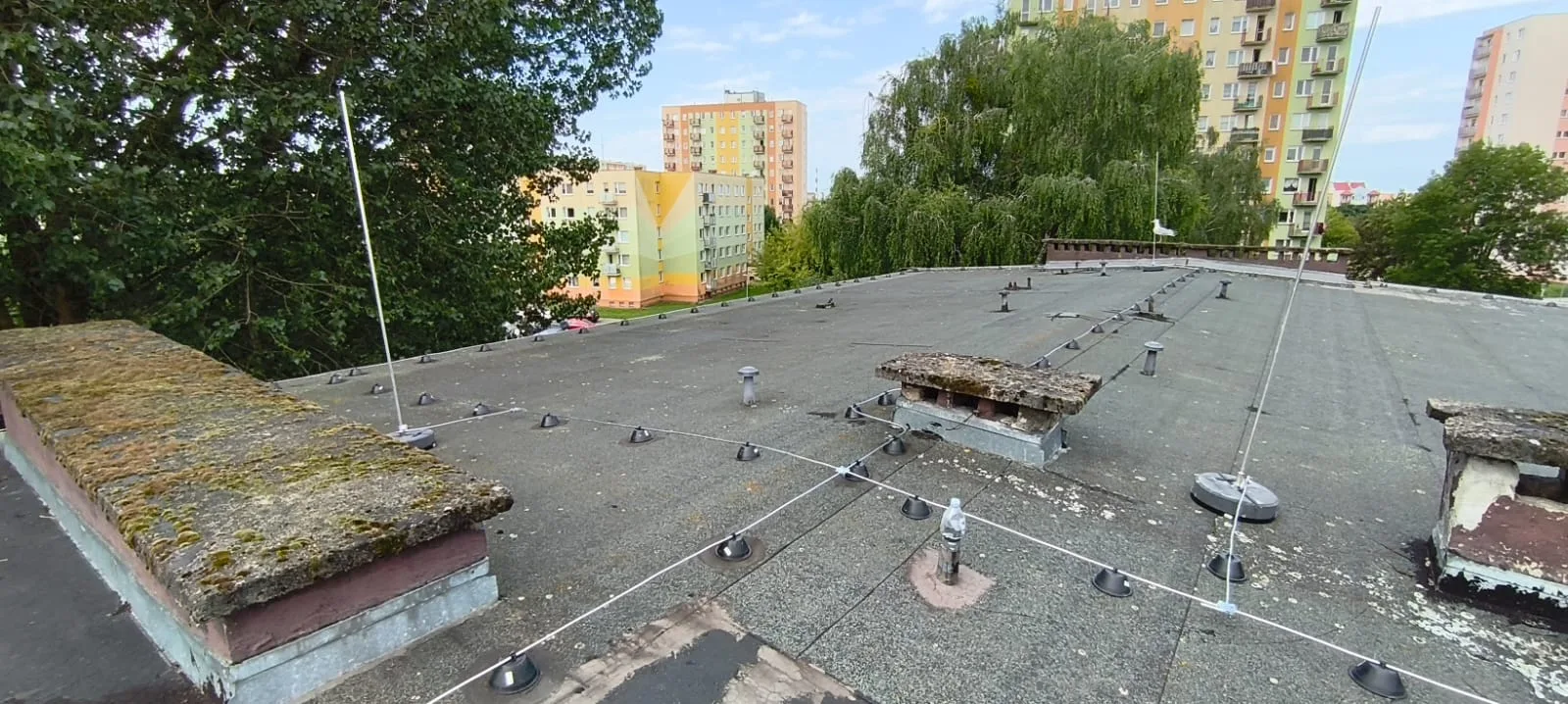

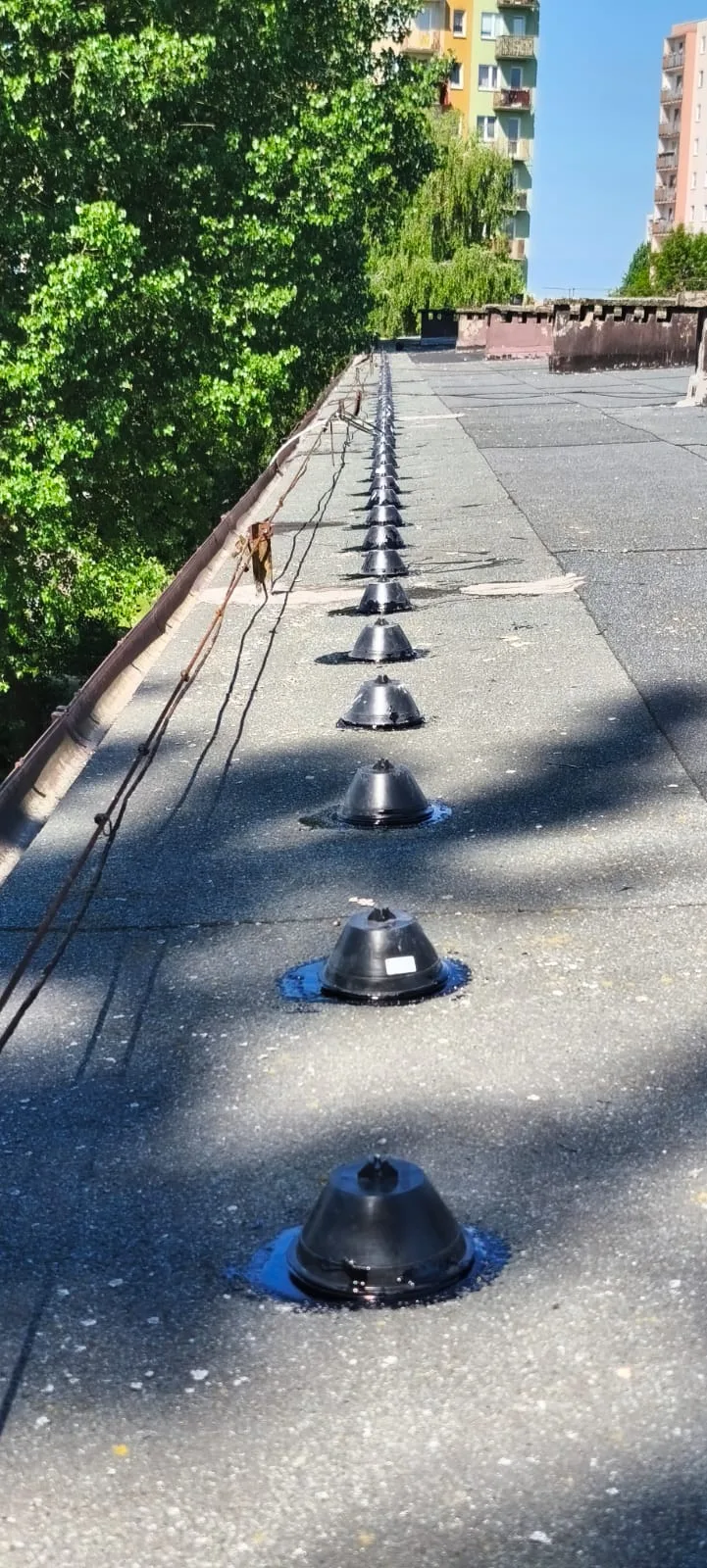

    Na dachach CKU wykonano nowy układ zwodów i zamontowano 20 zwodów pionowych oraz 15 masztów. Zdjęcia pokazują prowadzenie przewodów, uchwyty i widok gotowych odcinków instalacji.

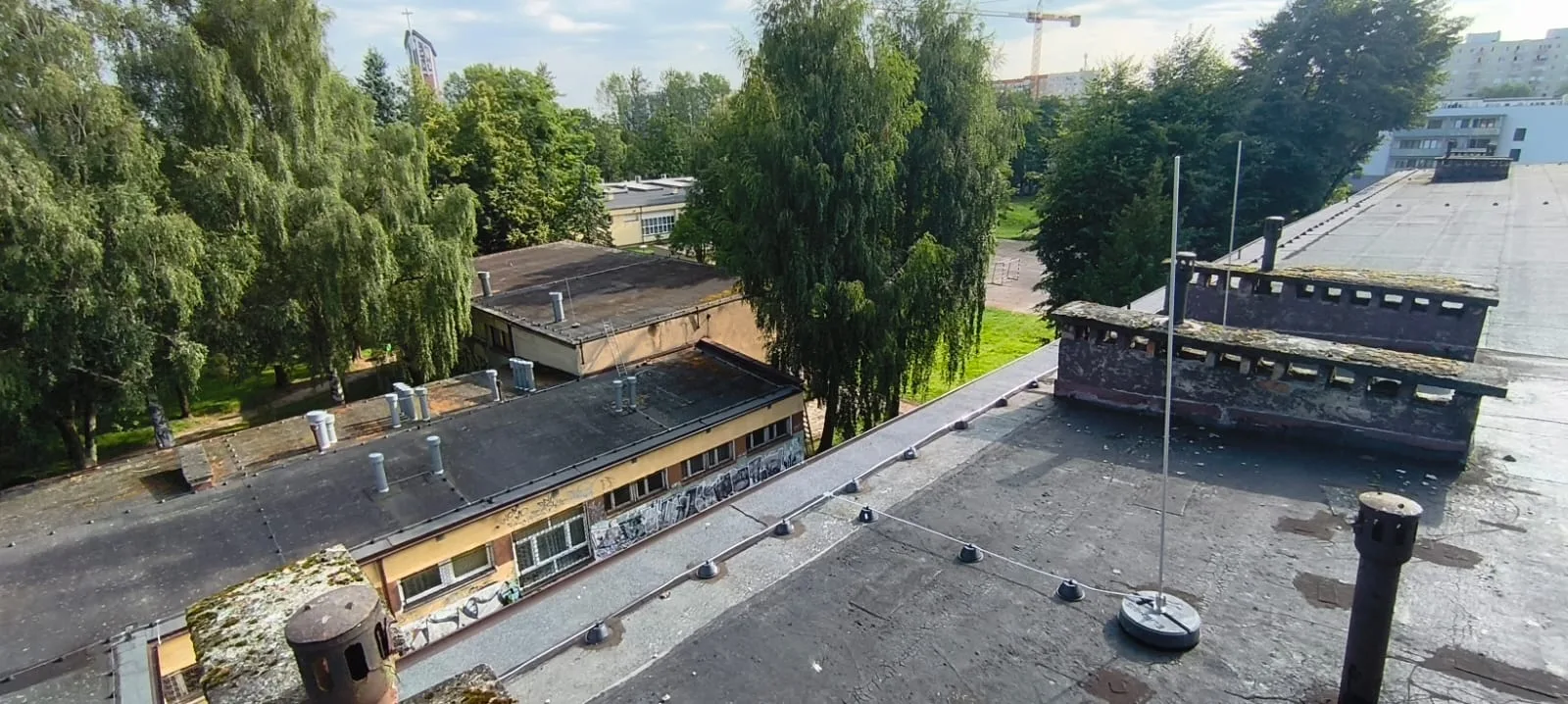

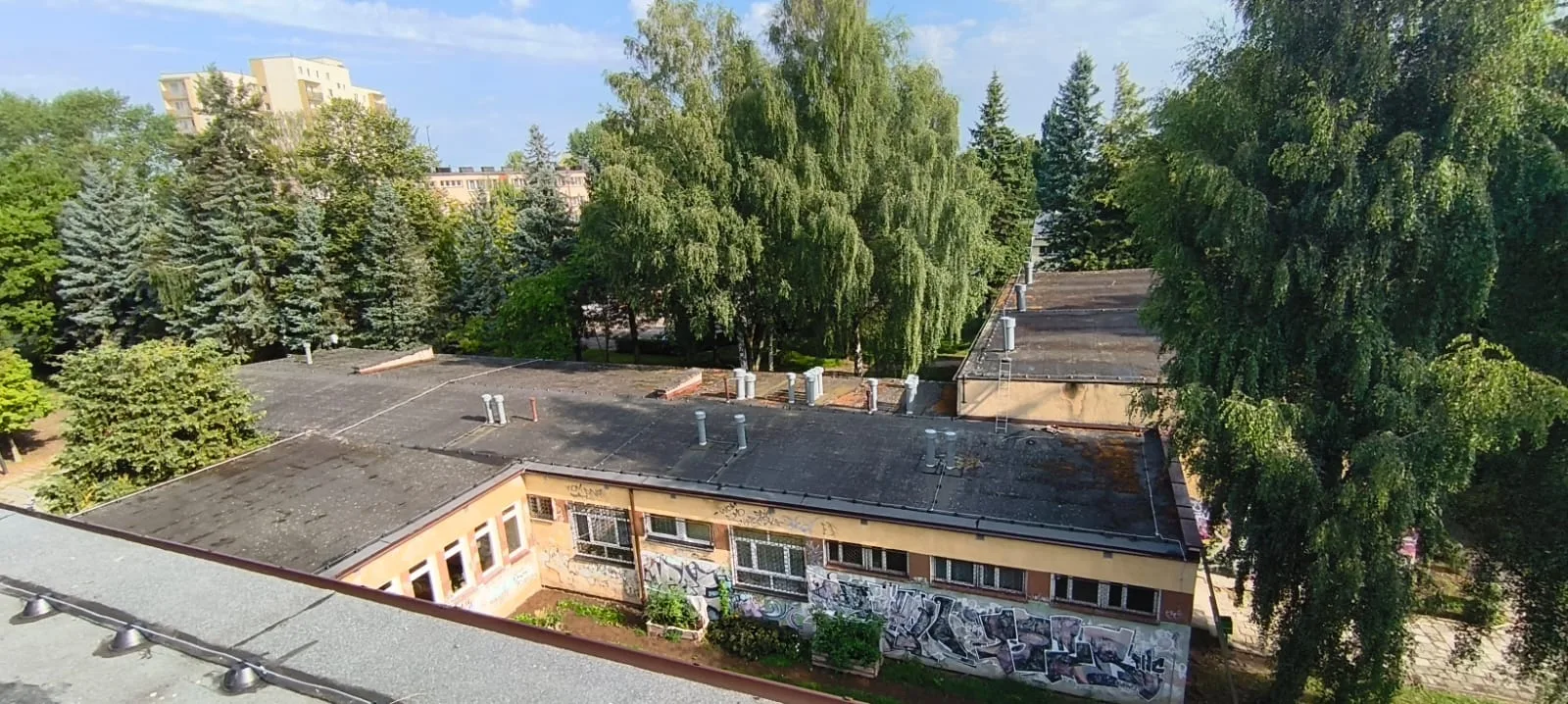

    CKU Koszalin — Elementy wyposażenia dachu CKU widoczne podczas prac odgromowychCKU Koszalin — Widok z dachu CKU na budynek i otoczenieCKU Koszalin — Zwody i wsporniki na płaskim dachu CKUCKU Koszalin — Przebieg zwodów na płaskim dachu CKUCKU Koszalin — Dach CKU i otoczenie widziane z góryCKU Koszalin — Odcinek zwodu prowadzony przy krawędzi dachuCKU Koszalin — Uchwyty i przewód odgromowy na dachu CKU
  2. 02

    Przewody odprowadzające i uziemienie

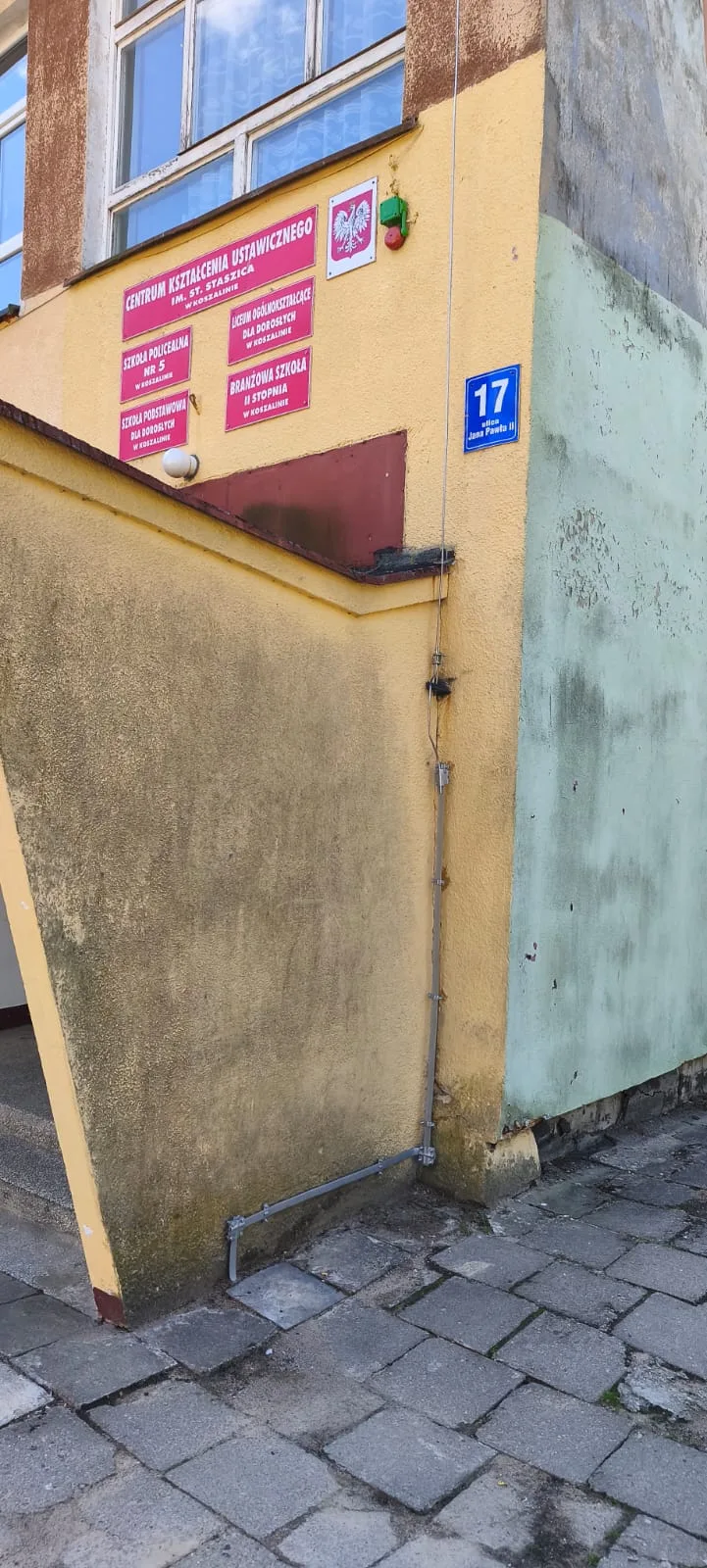

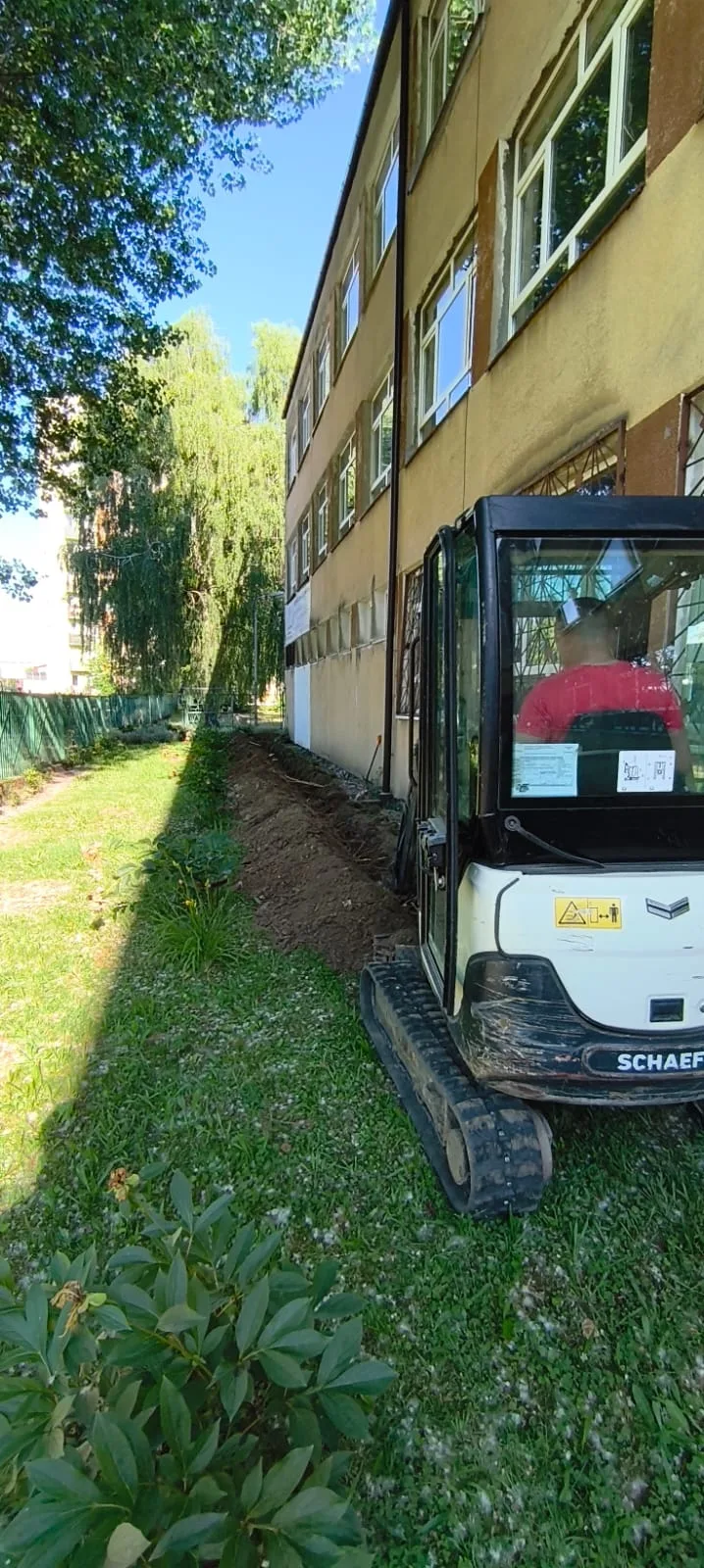

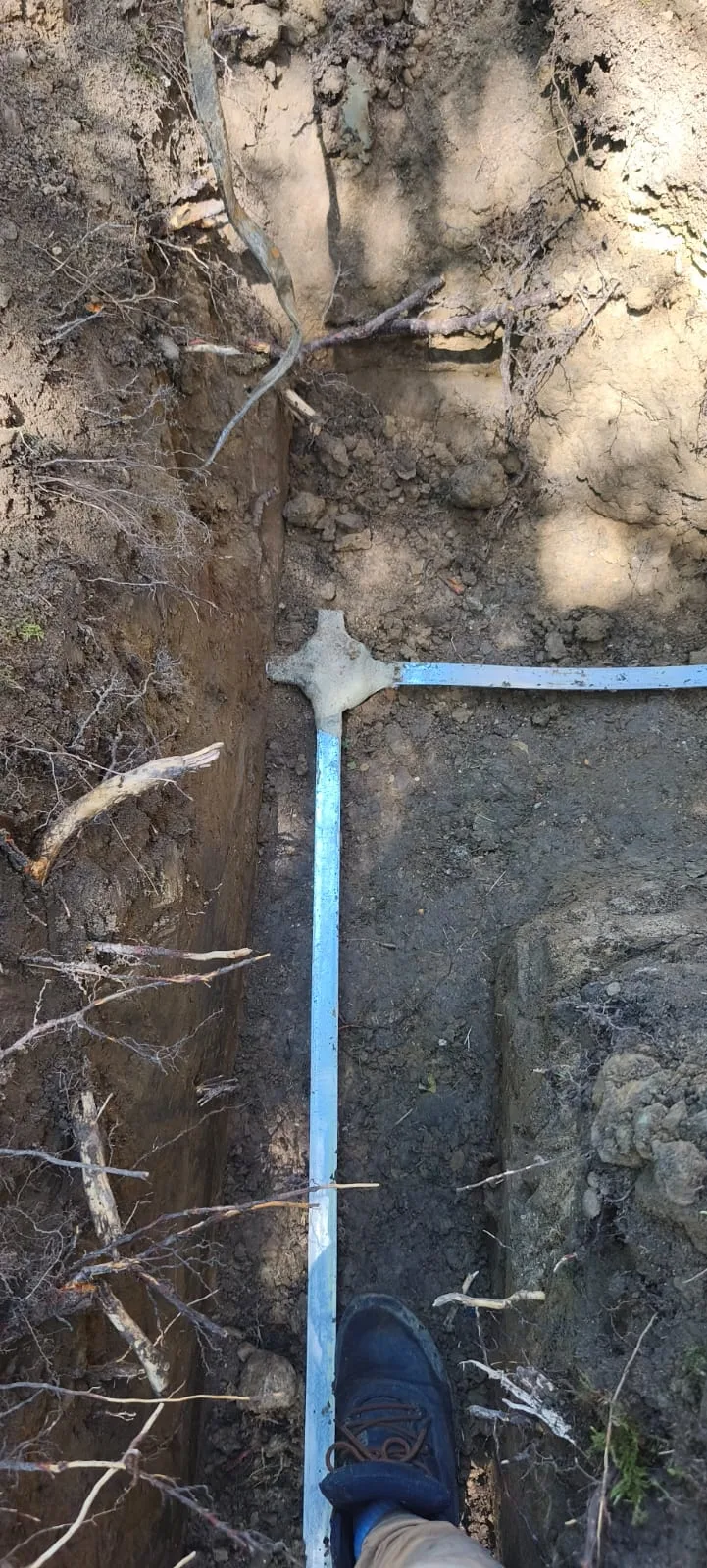

    Przewody poprowadzono na elewacji i połączono z układem uziemiającym. W ramach prac ziemnych wykonano cztery uziomy pionowe po 6 m oraz połączenia instalacji.

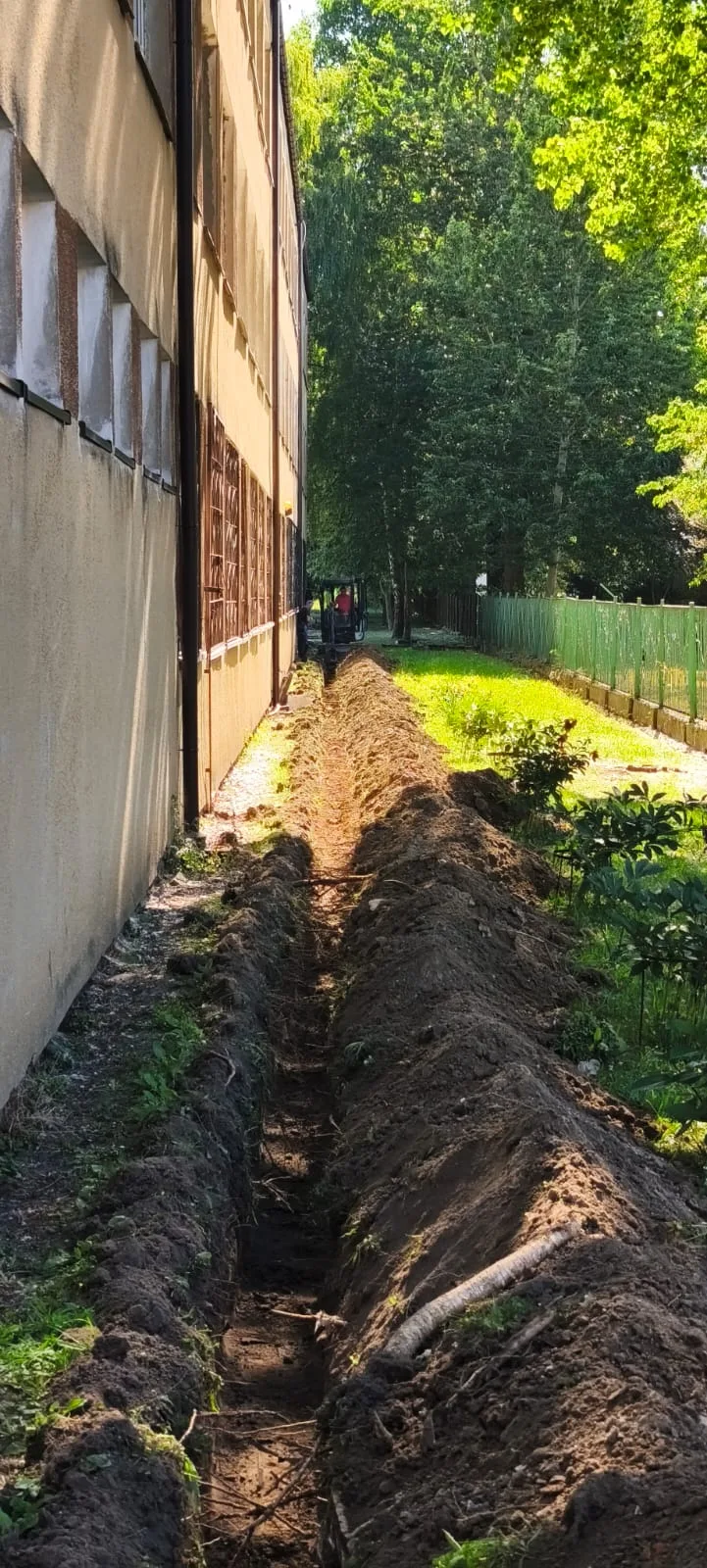

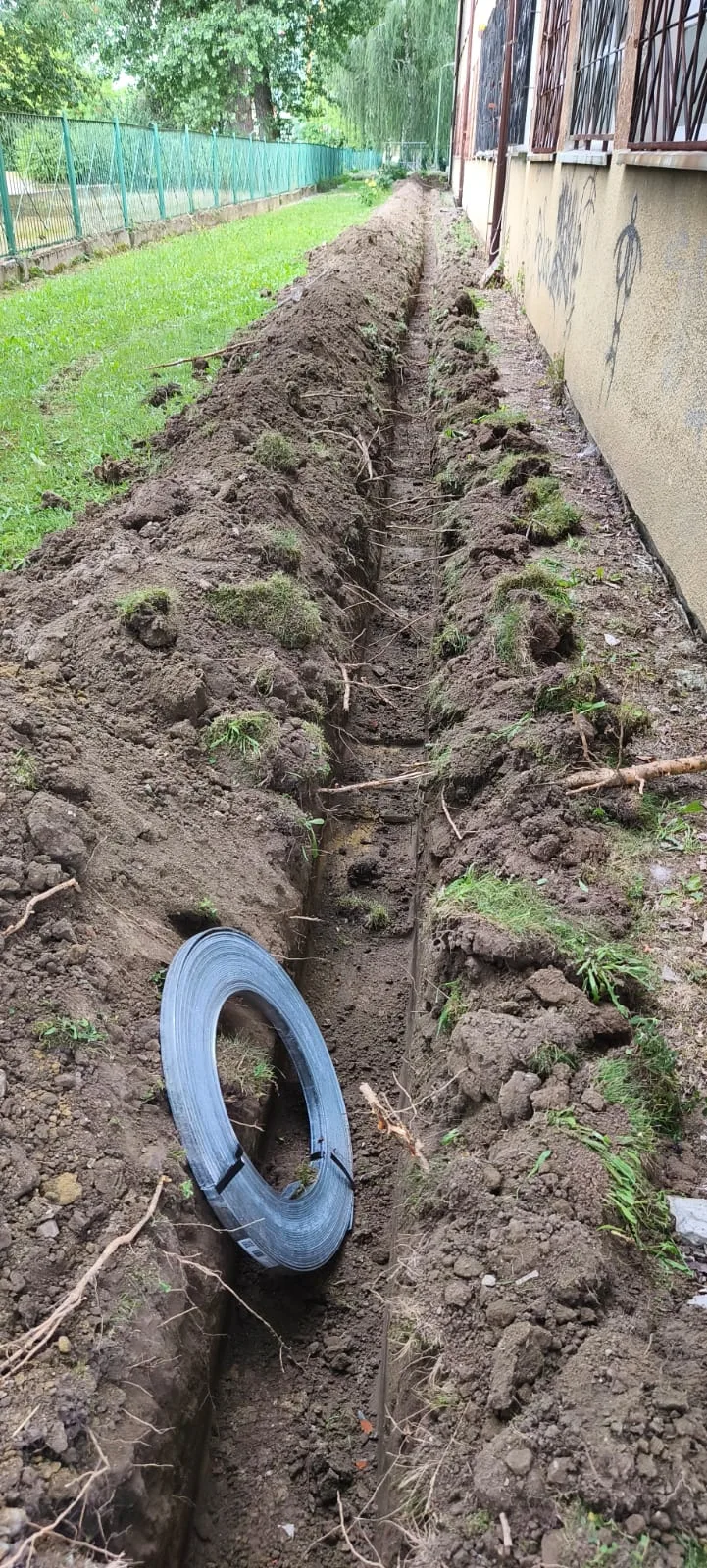

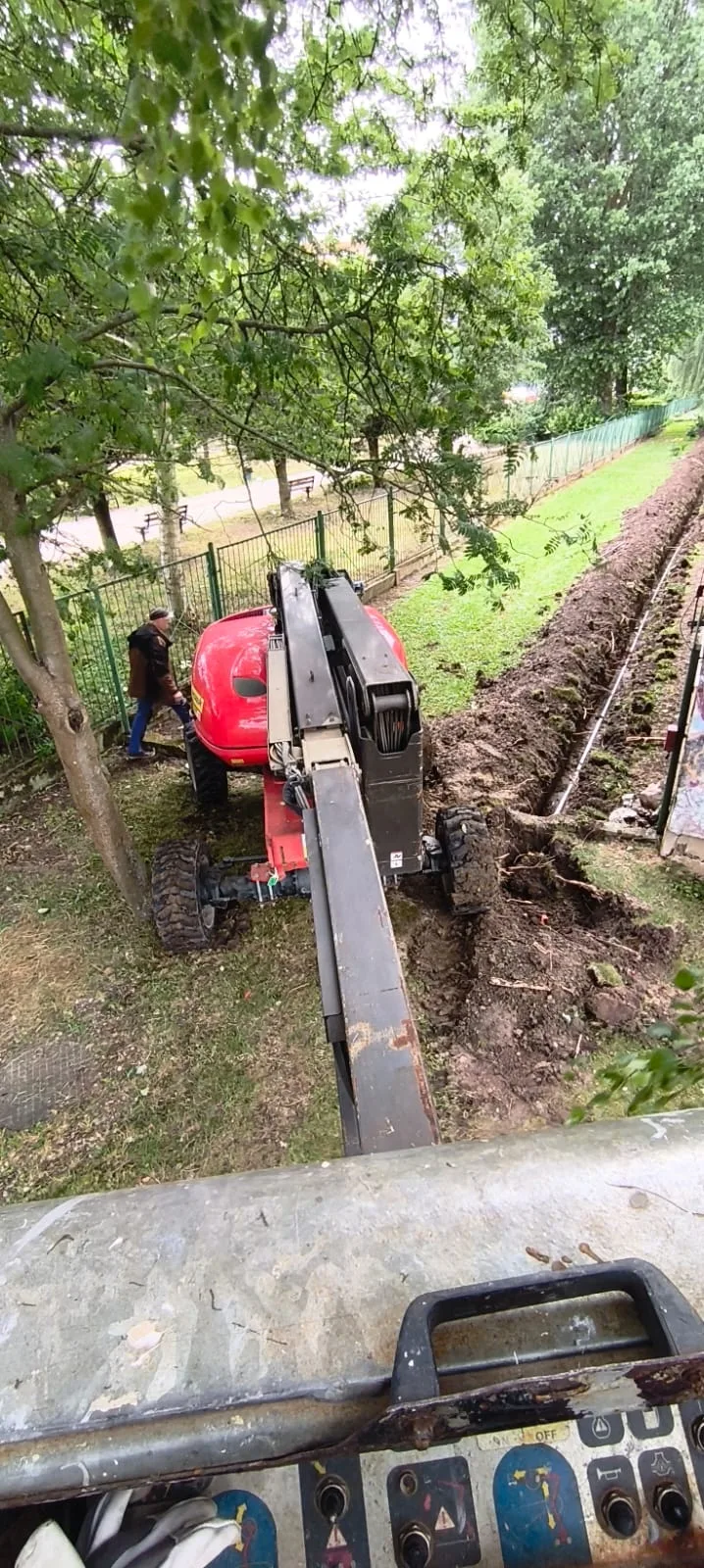

    CKU Koszalin — Minikoparka podczas prac ziemnych przy budynku CKUCKU Koszalin — Wykop wzdłuż elewacji pod elementy uziemieniaCKU Koszalin — Wykop pod uziemienie w gruncie przy CKUCKU Koszalin — Połączenie przewodów uziemiających w wykopieCKU Koszalin — Fragment elewacji CKU z prowadzeniem instalacji odgromowejCKU Koszalin — Przewód odgromowy przy oknie na elewacji CKUCKU Koszalin — Przewód odprowadzający na elewacji przy oknieCKU Koszalin — Minikoparka podczas wykonywania wykopu przy CKUCKU Koszalin — Koparka i wykop wzdłuż terenu obiektu CKUZwoje starego drutu odgromowego zebranego po demontażu instalacji CKU w KoszalinieCKU Koszalin — Minikoparka na terenie CKU podczas prac ziemnychZdemontowany stary drut odgromowy po wymianie instalacji na dachu CKU w Koszalinie
  3. 03

    Pomiary, dokumentacja i odbiór

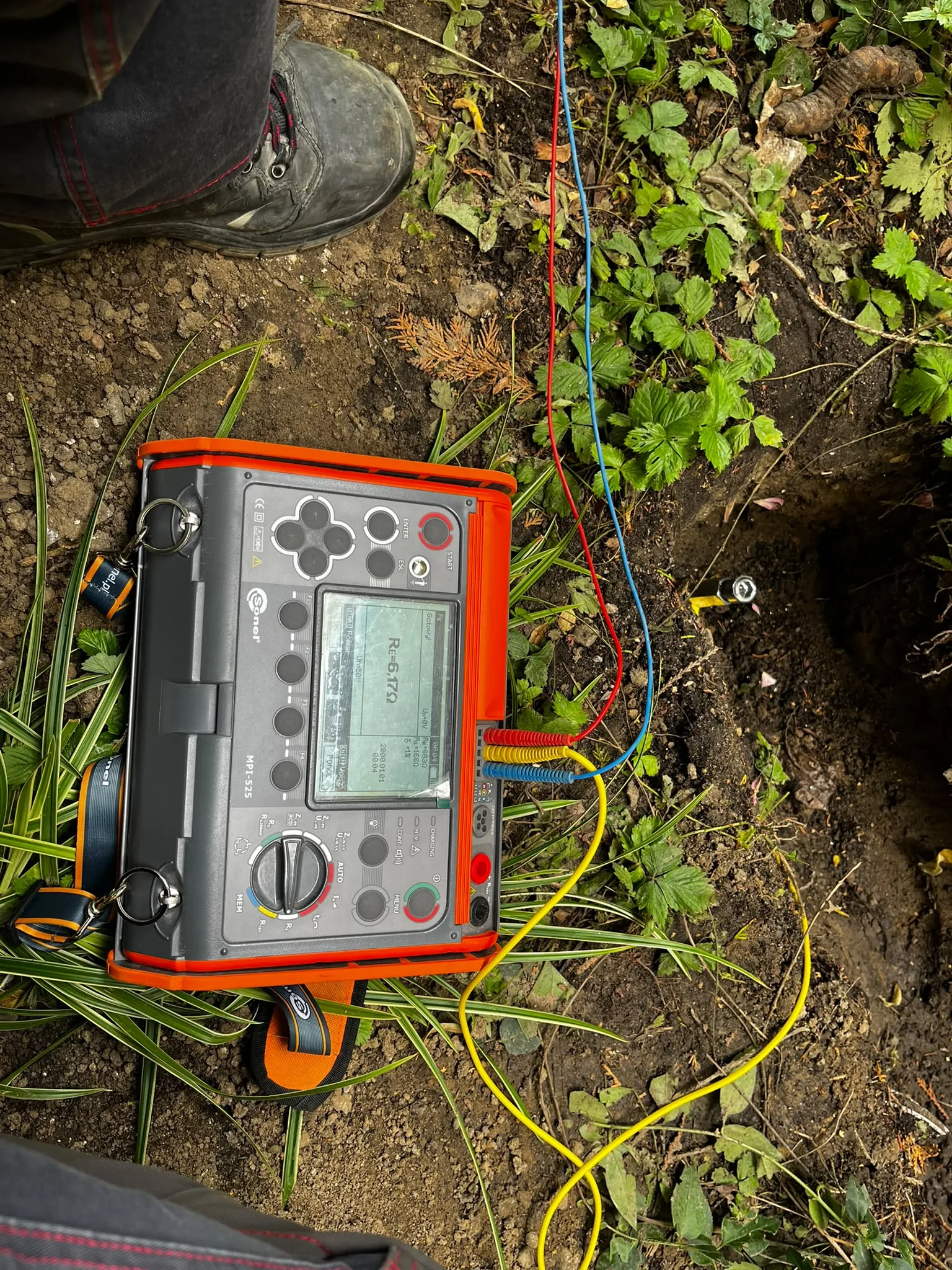

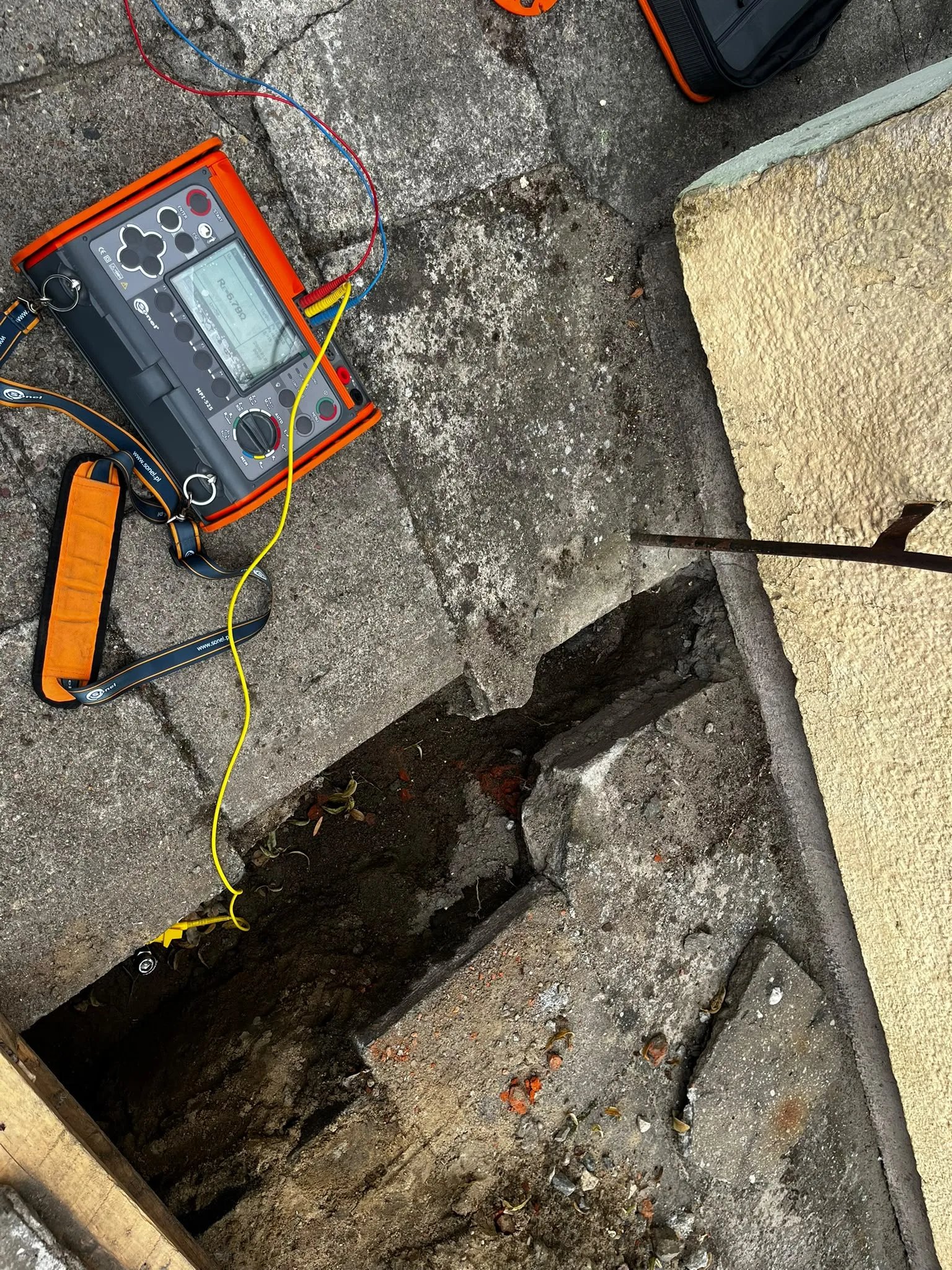

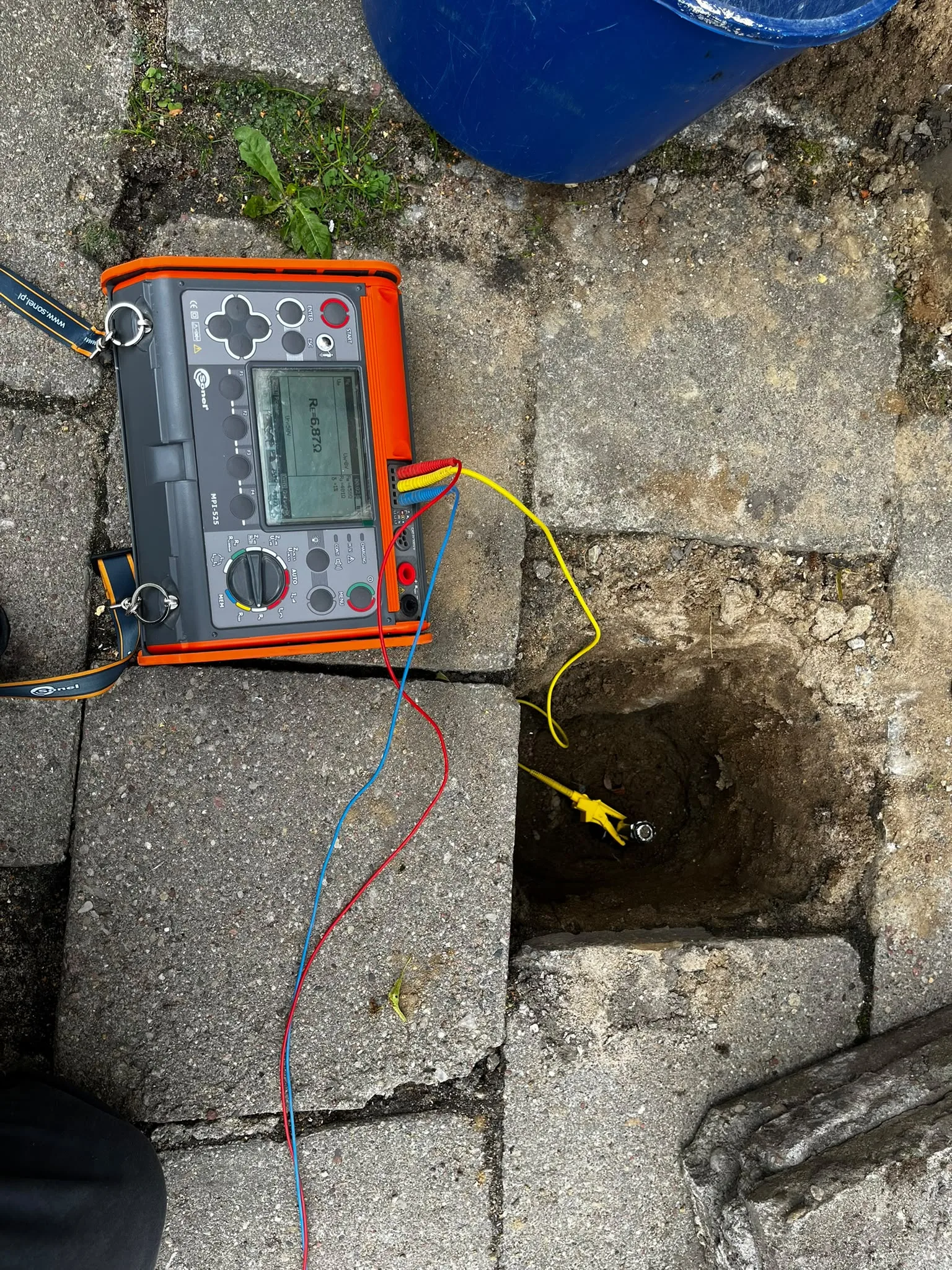

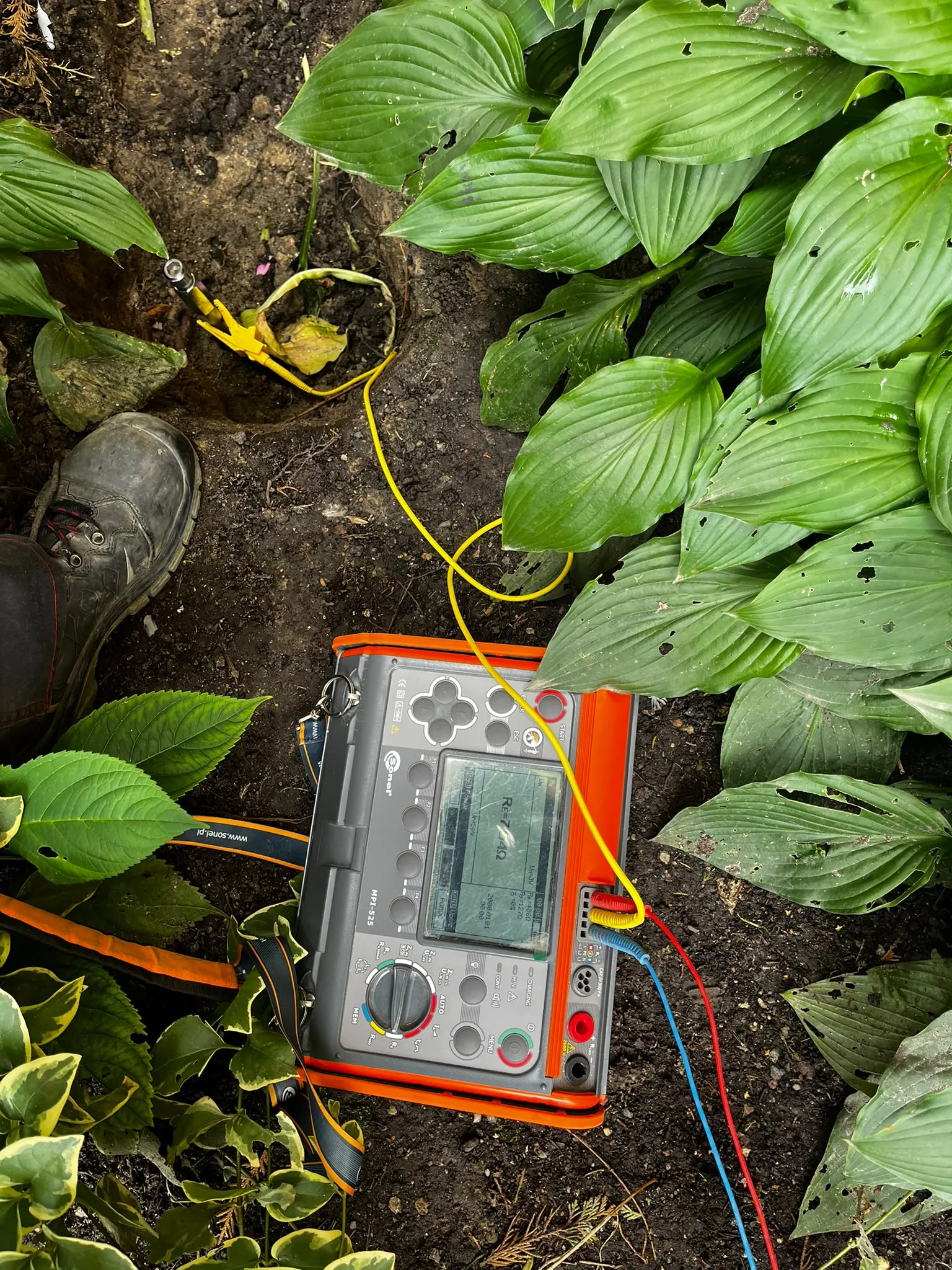

    Po wykonaniu instalacji przeprowadzono pomiary i sporządzono protokół dla inwestora. Instalację odebrano bez uwag; zdjęcia pokazują kontrolę punktów uziemienia miernikiem.

    CKU Koszalin — Miernik podczas pomiaru uziemienia przy wykopieCKU Koszalin — Miernik i przewody pomiarowe przy instalacji uziemiającejCKU Koszalin — Miernik pomiarowy przy punkcie uziemieniaCKU Koszalin — Miernik pomiarowy przy uziomie wśród roślinności

Warunki realizacji

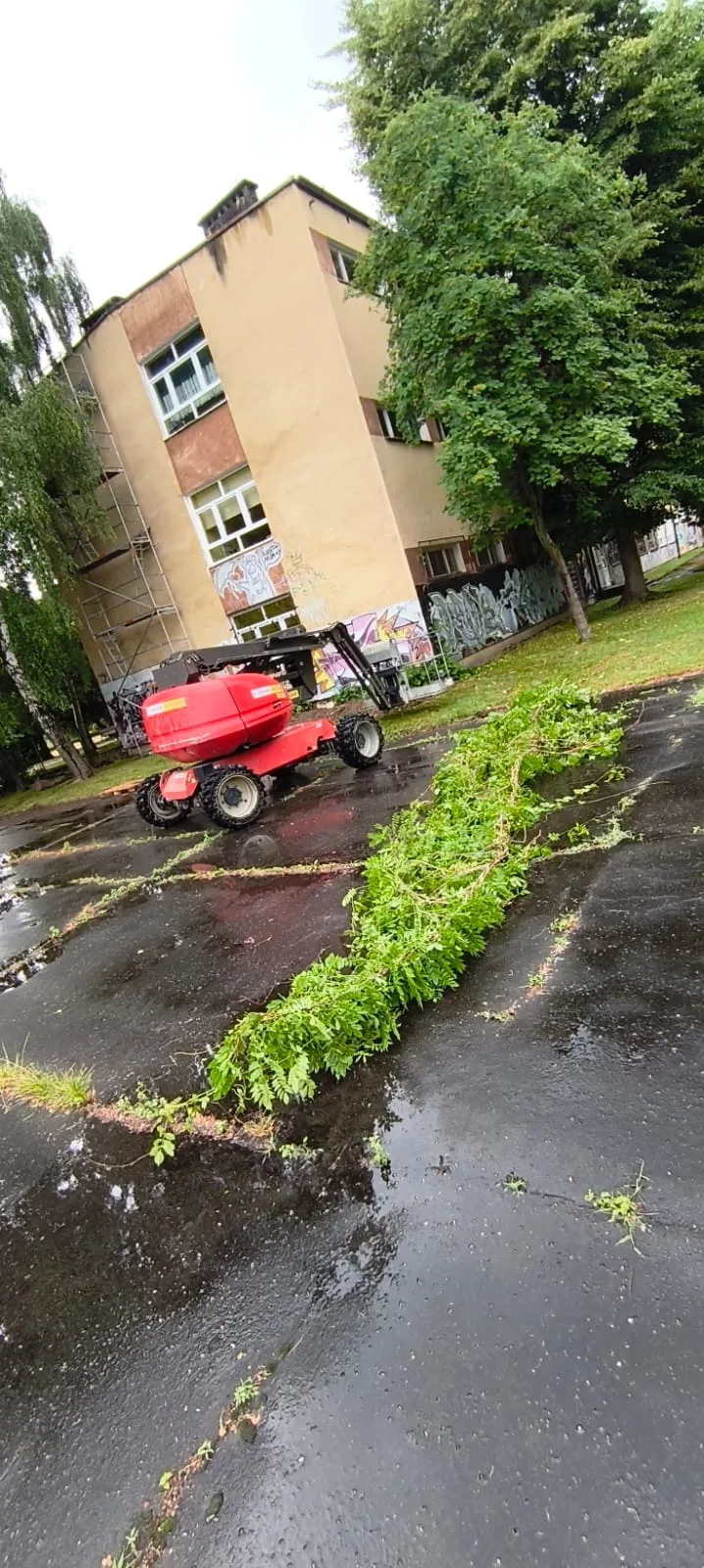

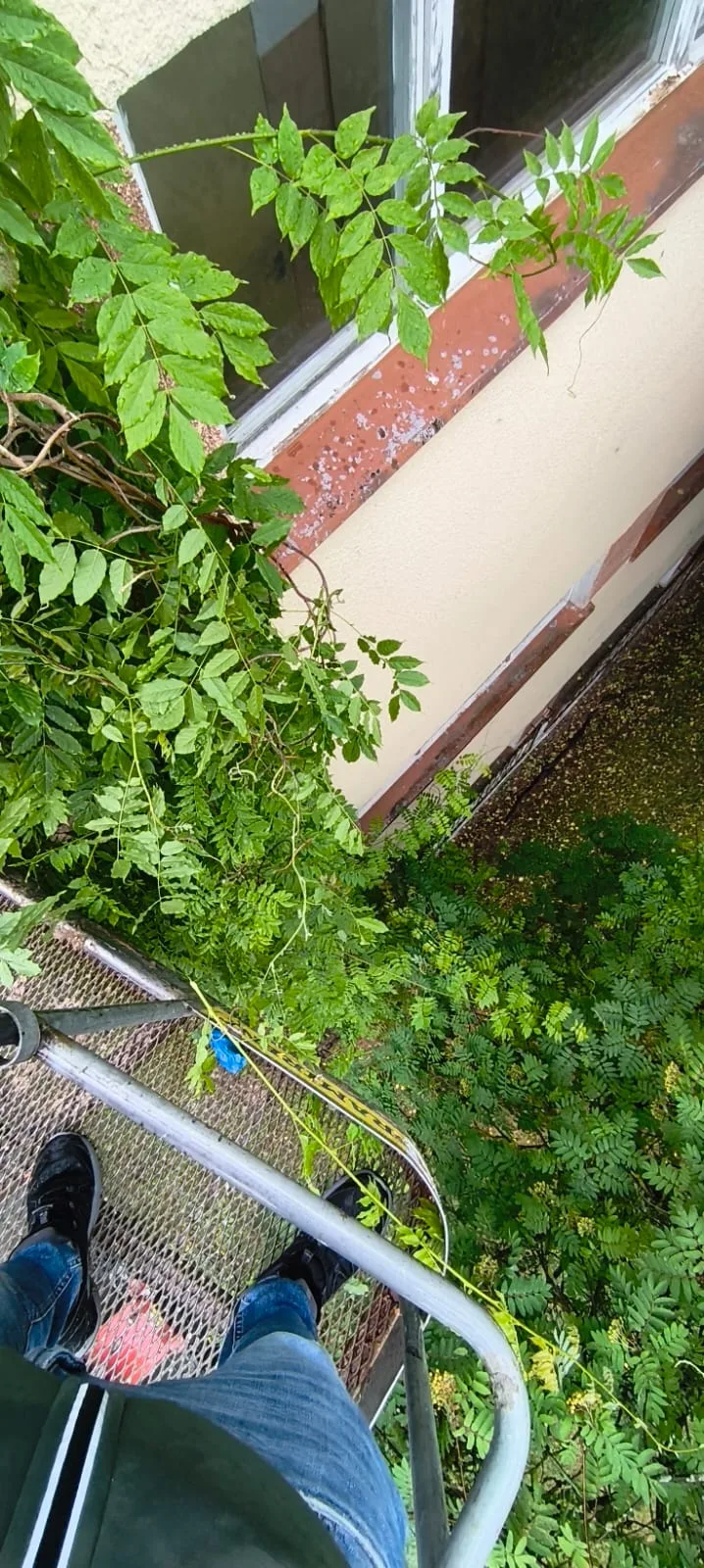

Roboty prowadzono na rozległym dachu czynnego obiektu, z wykorzystaniem podnośnika oraz zachowaniem zasad bezpiecznej pracy na wysokości.

Rozwiązania, odbiór i efekt

Rozwiązania i materiały

Odbiór i dokumentacja

Po zakończeniu wykonano pomiary instalacji. Protokół przekazano inwestorowi, a całość została odebrana przez inspektora nadzoru bez uwag.

Przed i po

CKU Koszalin — Przebieg zwodów na płaskim dachu CKUPo
Stare elementy na dachu i nowy przebieg zwodów na płaskim dachu CKU.

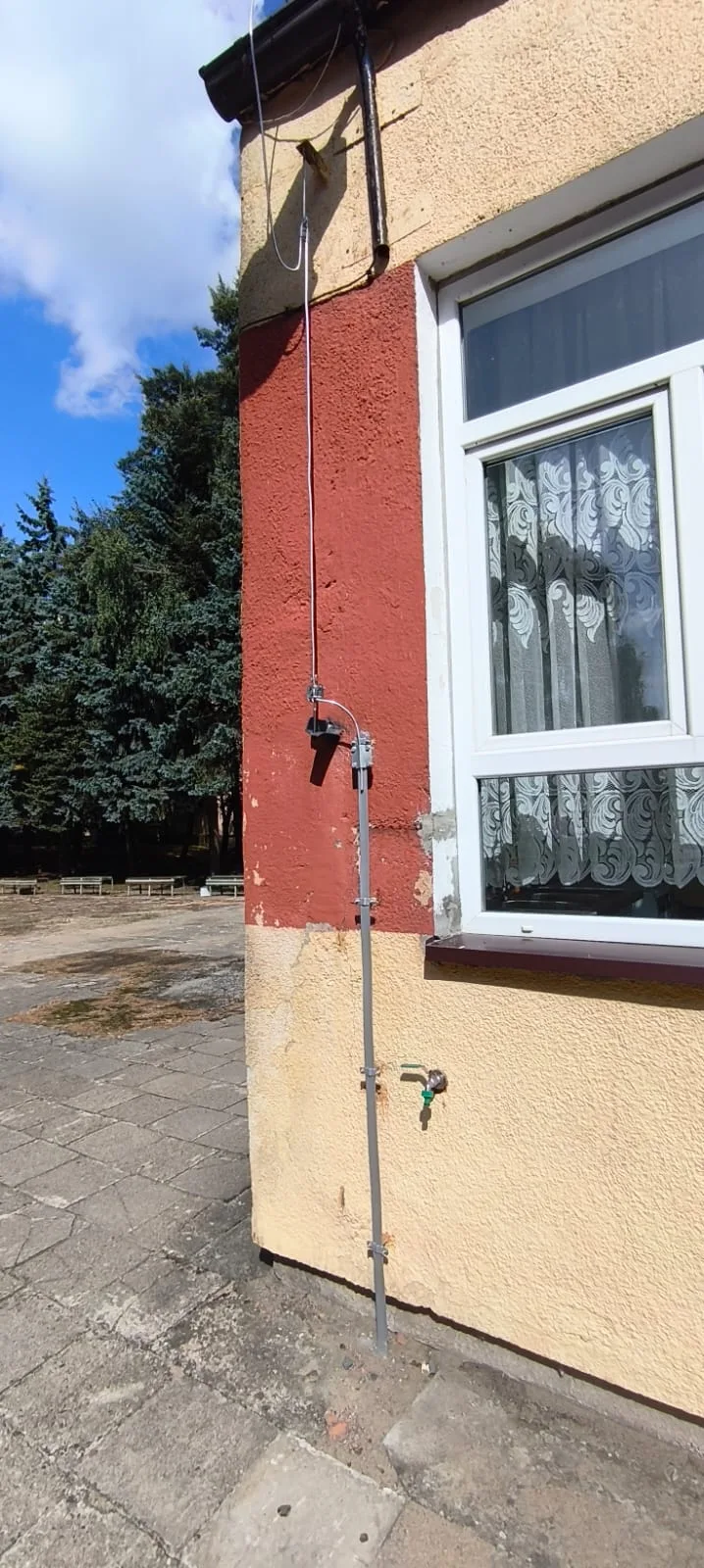

CKU Koszalin — Przewód odprowadzający na elewacji przy okniePo

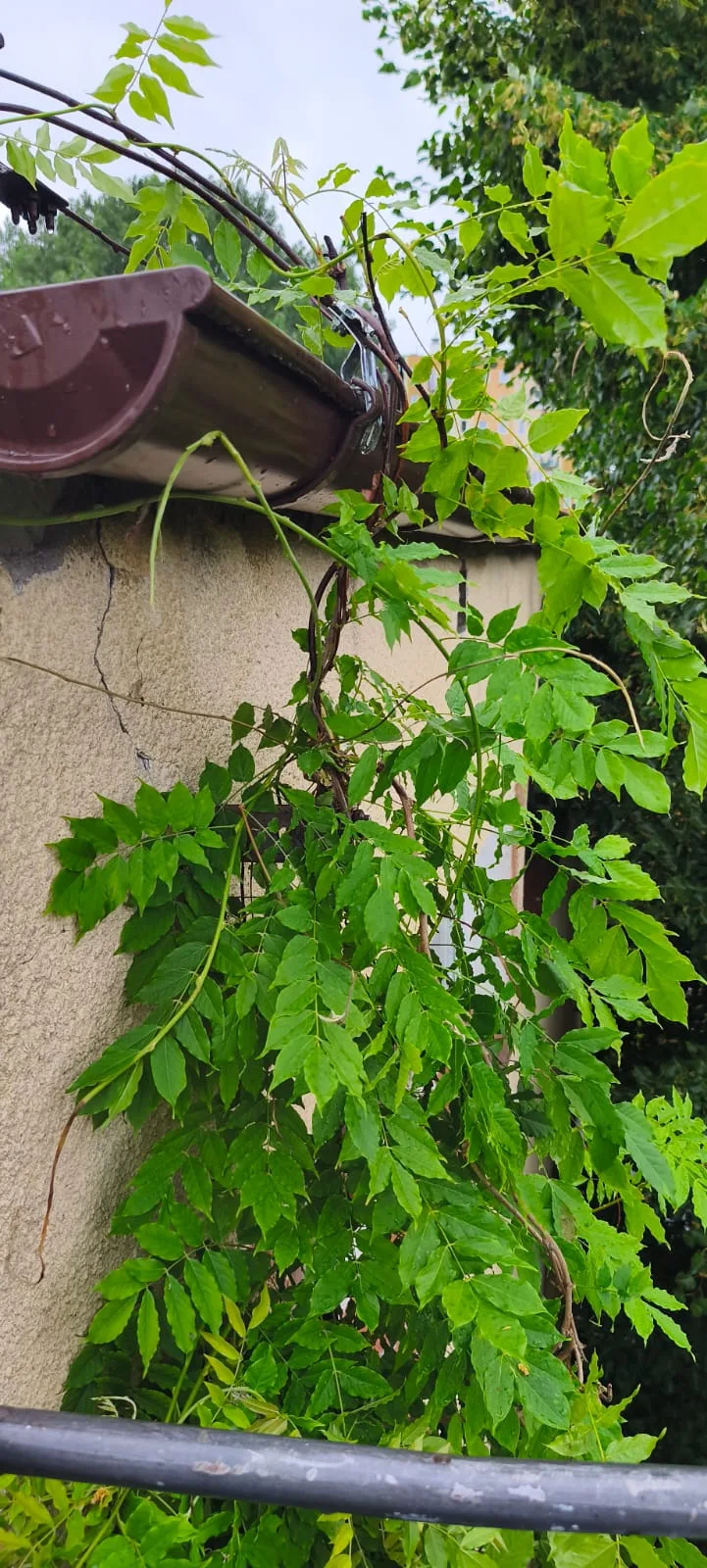

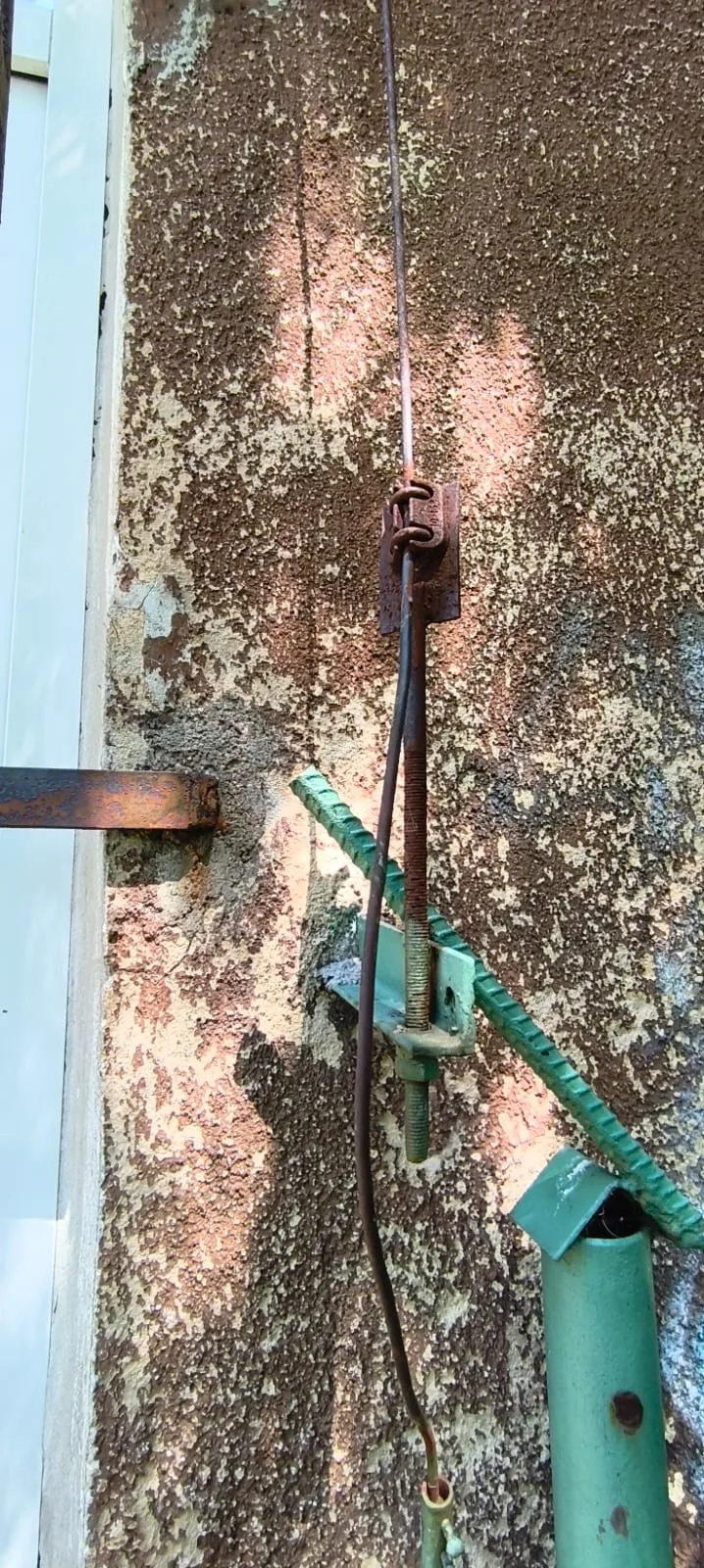

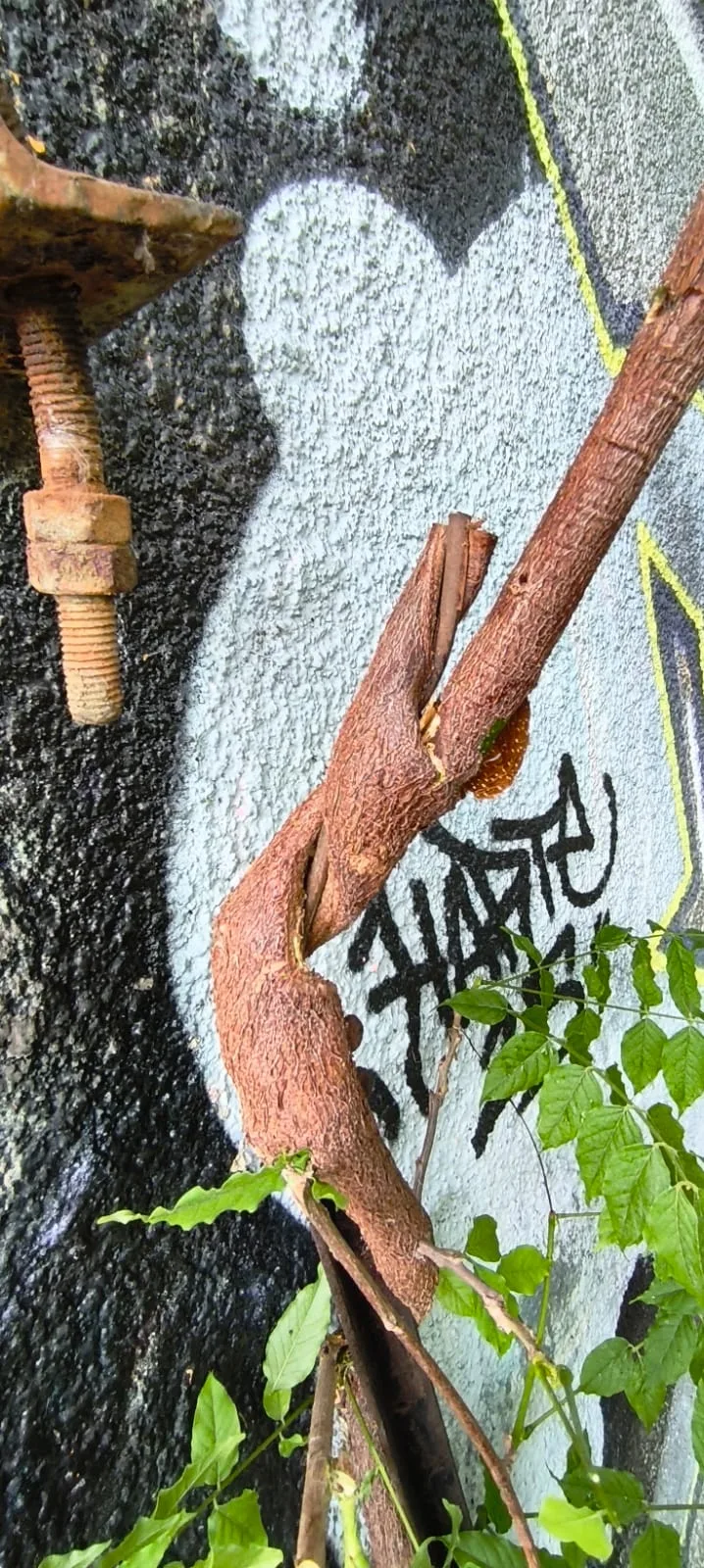

Skorodowany element przy elewacji przed wymianą i nowe prowadzenie przewodu odprowadzającego.
CKU Koszalin — Połączenie przewodów uziemiających w wykopiePo
Zużyte połączenie starej instalacji i nowe połączenie elementów uziemienia.
